Ingénierie des Structures bâtiments administratifs
à Albi (81000 Tarn)​

Étapes du chantier

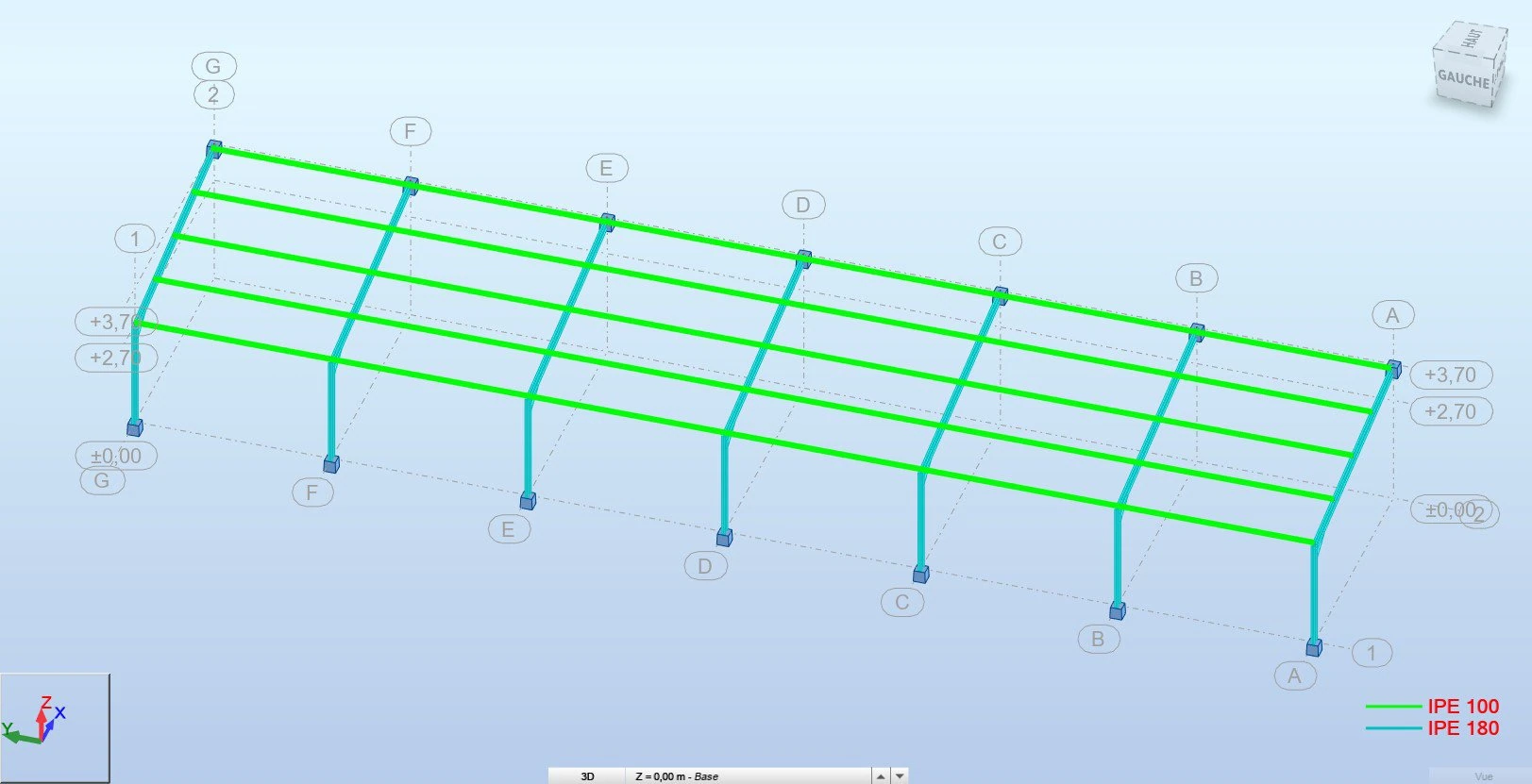

1. Analyse de la structure existante

La première phase a consisté à analyser la charpente métallique mono pente, en identifiant :

• la géométrie générale de la structure,

• les sections des profilés,

• les conditions d’appui,

• le rôle de l’arbalétrier dans la stabilité globale.

Les hypothèses de calcul ont intégré les charges existantes, ainsi que les futures charges liées aux panneaux photovoltaïques.

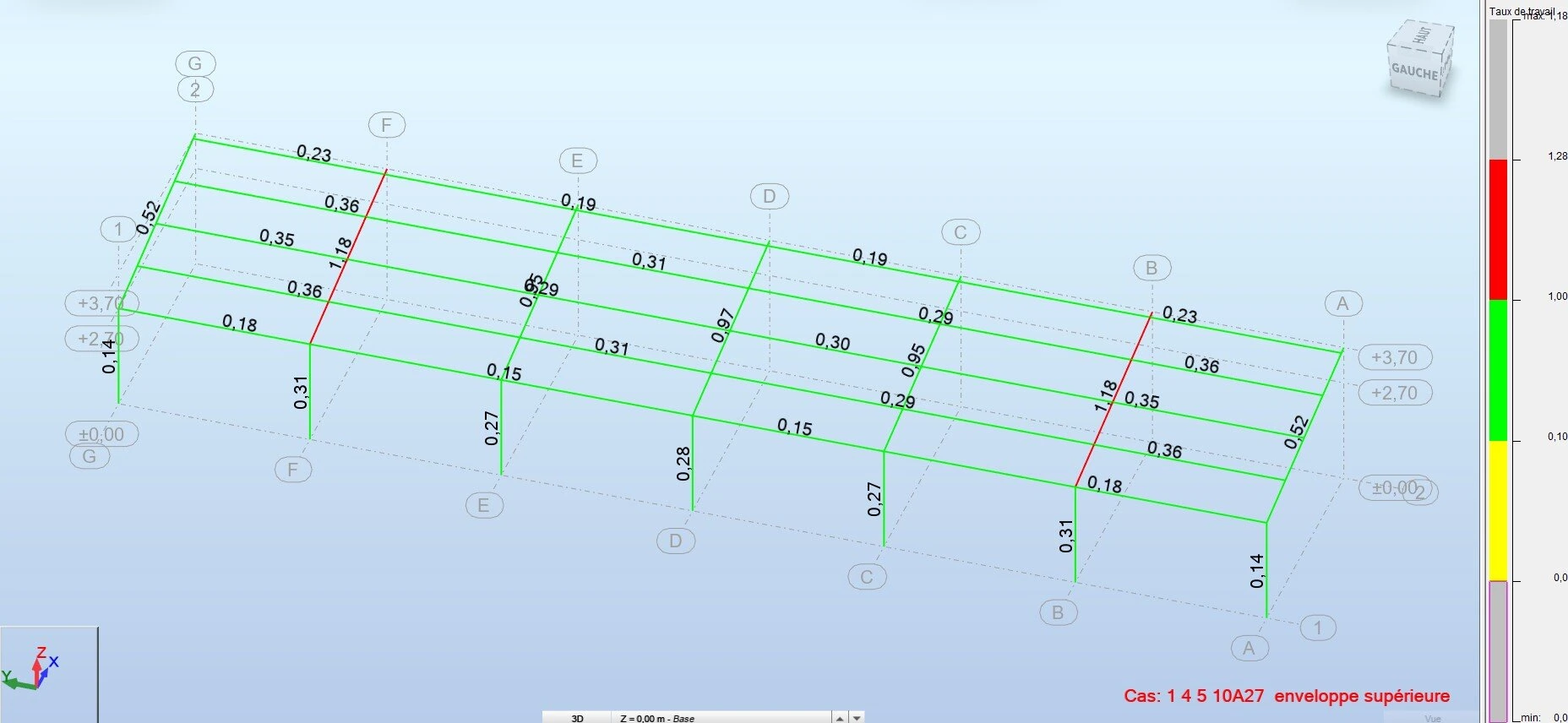

2. Vérification sous charges photovoltaïques

Les calculs ont permis d’évaluer :

• l’augmentation des efforts dans les éléments porteurs,

• les déformations admissibles,

• les risques de déversement de l’arbalétrier, particulièrement sollicitée dans une configuration mono pente.

Cette analyse a mis en évidence un point de vigilance structurel nécessitant une adaptation.

3. Identification du risque de déversement

L’étude a montré que, dans la configuration retenue, l’arbalétrier devait impérativement être maintenu latéralement afin d’éviter un phénomène de déversement sous l’effet des charges combinées (poids propre, panneaux photovoltaïques, vent).

Sans intervention correctrice, ce mécanisme pouvait compromettre la stabilité locale de la charpente métallique.

4. Préconisation de renforcement localisé

MDKF a alors proposé une solution ciblée et maîtrisée :

• renforcement localisé de l’arbalétrier,

• ajout d’un bracon au centre de l’arbalétrier,

• amélioration du maintien latéral sans modification lourde de la structure existante.

Cette solution permet de sécuriser l’ouvrage tout en limitant les impacts sur le chantier et les coûts de mise en œuvre.

L’ensemble des conclusions et préconisations a été formalisé dans un rapport d’étude structure.
