Ingénierie de détail bâtiments industriels
à Norderstedt (22844 Schleswig-Holstein)
Mise en plan de profils “main courante” pour le laminage à chaud
À propos du projet
Type de projet : Ingénierie de détail
Lieu du client : Norderstedt
Notre agence
Introduction / Contexte
À Norderstedt (22844), en Allemagne, l’entreprise MS Unity accompagne des acteurs industriels spécialisés dans la transformation métallique et la production de profils acier destinés au marché de la construction et des équipements industriels.
Dans ce cadre, MDKF a été missionnée pour une prestation de mise en plan de profils “main courante” pour le laminage à chaud, destinée à préparer la fabrication industrielle de nouveaux profils métalliques.
La conception de profils “main courante” nécessite une parfaite maîtrise des contraintes liées au laminage à chaud, notamment en matière de géométrie, de comportement du métal et de faisabilité industrielle. Grâce à son expérience dans le domaine du laminage à chaud, MDKF accompagne MS Unity dans la création de plans techniques directement exploitables par les unités de production.
Étapes du projet
1. Analyse des contraintes géométriques du profil
La première étape du projet a consisté à étudier les caractéristiques techniques des profils “main courante” :
- géométrie générale du profil,
- dimensions critiques,
- épaisseurs de matière,
- contraintes fonctionnelles liées à l’utilisation finale.
Plusieurs paramètres techniques ont nécessité une attention particulière :
- rayons de courbure,
- angles du profil,
- positionnement des formes,
- continuité des sections.
Ces éléments sont essentiels pour garantir la compatibilité du profil avec le procédé de laminage à chaud.

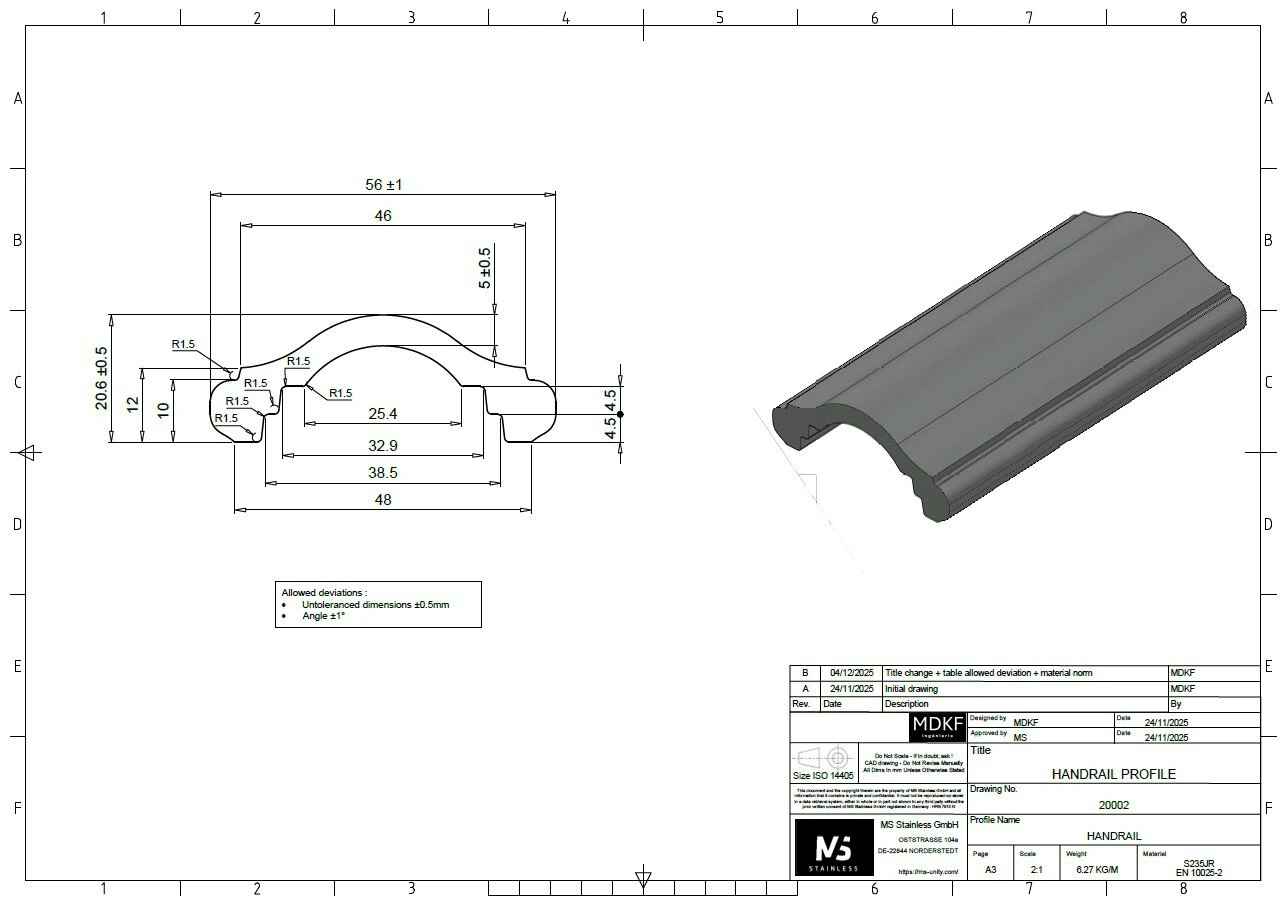

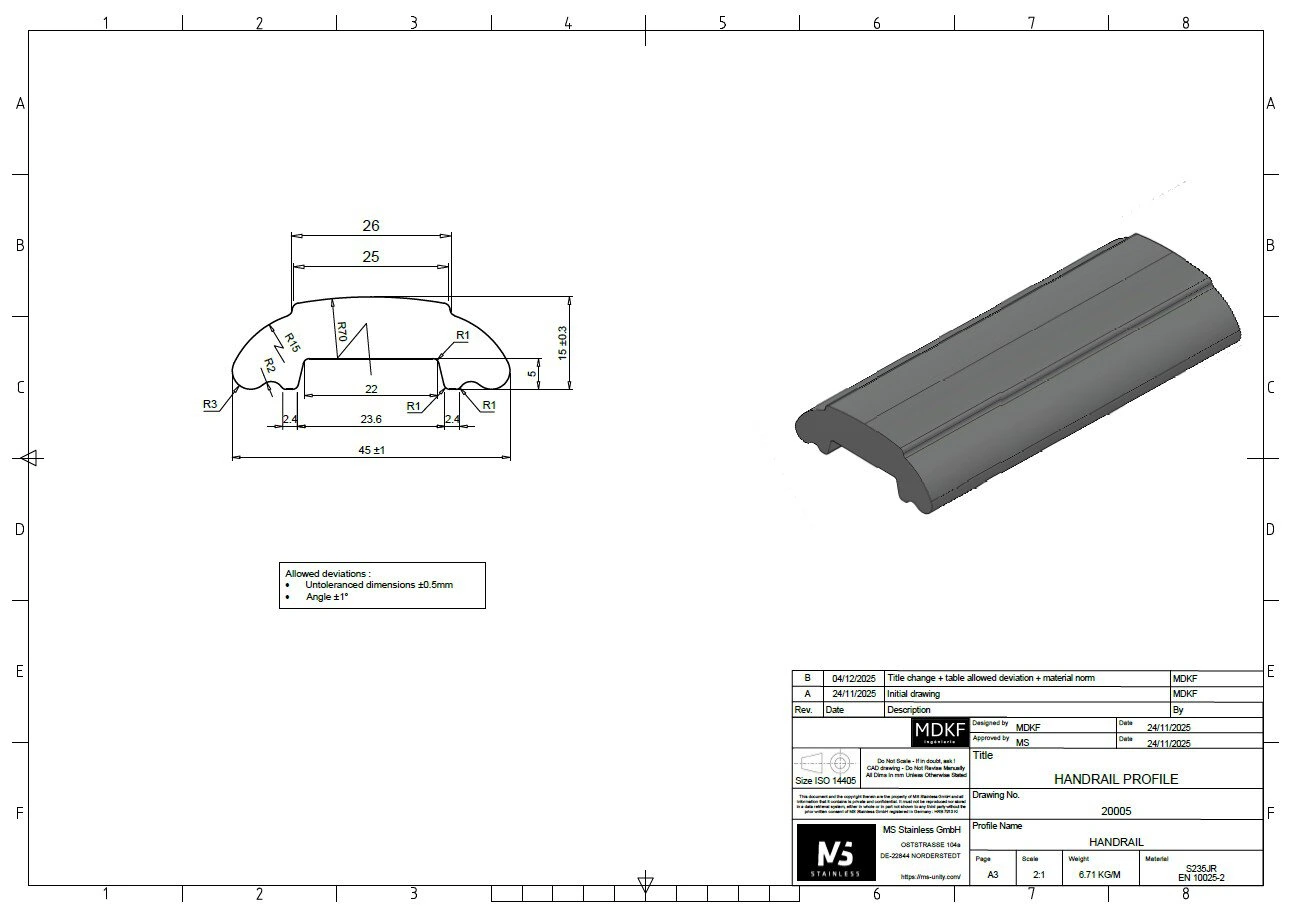

2. Conception et mise en plan industrielle
MDKF a ensuite procédé à la mise en plan détaillée des profils “main courante”, comprenant :
- vues techniques normalisées,
- cotations précises,
- indications géométriques nécessaires à la fabrication,
- préparation des documents destinés aux ateliers de production.
Les plans ont été conçus dans une logique de lecture directe par les opérateurs industriels.
3. Prise en compte des contraintes du laminage à chaud
Grâce à son expérience en métallurgie et en production acier, MDKF a intégré dans les plans :
- les contraintes de déformation à chaud,
- les limites techniques du procédé de laminage,
- les tolérances compatibles avec la production industrielle,
- les exigences de stabilité géométrique des profils.
Cette approche permet de sécuriser la fabrication et d’optimiser la qualité finale des profils “main courante”.
4. Préparation des documents pour la production
Les livrables remis à MS Unity comprennent :
- plans techniques exploitables en usine,
- documents structurés pour le lancement en production,
- standardisation des informations techniques.
Cette documentation facilite les échanges entre :
- négociants acier,
- unités de production,
- clients finaux.
Vous souhaitez vous aussi un projet de Ingénierie de détail
Pour une étude rapide et nous pourrons vous conseiller.
Conclusion / Résultat final
Cette mission de mise en plan de profils “main courante” pour le laminage à chaud à Norderstedt (22844) a permis à MS Unity de disposer de documents techniques fiables et adaptés aux contraintes de fabrication industrielle.
Grâce à l’expertise de MDKF en laminage à chaud et conception de profils métalliques, le projet bénéficie :
- d’une meilleure maîtrise des paramètres géométriques complexes,
- d’une optimisation des échanges techniques avec les usines,
- d’une préparation sécurisée du lancement en production.
Pour toute mission de mise en plan de profils métalliques, assistance technique en laminage à chaud ou accompagnement industriel,
MDKF intervient en France et à l’international avec une expertise spécialisée en métallurgie et fabrication acier.
👉 Contactez MDKF pour un accompagnement technique ou une étude personnalisée.
