Ingénierie des Structures bâtiments hospitaliers
à Villefranche d'Albigeois (81430 Tarn)​

Bâtiment ancien

Introduction / Contexte

Située à Villefranche-d’Albigeois (81430), dans le Tarn, la MARPA Lou Castelou souhaitait vérifier la capacité portante de la charpente de son bâtiment, avant un projet d’installation de panneaux photovoltaïques.
L’établissement, spécialisé dans l’accueil de personnes âgées, est composé d’un bâtiment hospitalier exigeant une sécurité structurelle maximale.

MDKF, entreprise experte en diagnostic et étude structure, est intervenue afin d’effectuer une analyse précise de la charpente traditionnelle et de la charpente en fermette industrielle, en vue de confirmer leur tenue à l’ajout des charges générées par les futurs modules solaires.

La particularité du chantier : aucun plan initial n’était disponible.
Une visite approfondie de la charpente a donc été nécessaire pour effectuer les mesures, relevés et calculs, garantissant la fiabilité de l’étude.

Étapes du chantier

Étude structure charpente à Villefranche-d’Albigeois : une mission technique

L’intervention a été organisée de manière chronologique pour respecter les contraintes du bâtiment hospitalier.

1. Relevé sur site et visite technique

• Absence de plans d’origine

• Inspection visuelle complète

• Accès sécurisé aux zones de toiture

• Relevés dimensionnels (portées, sections, entraxes)

• Identification des éléments : Charpente traditionnelle

Cette phase a été essentielle pour disposer d’une base de calcul fiable.

2. Analyse structurelle de la charpente

MDKF a ensuite réalisé :

• Vérification des sections de bois

• Analyse des assemblages

• Contrôle de l’état général (vieillissement, humidité, points singuliers)

• Vérification de l’absence de désordres structurels

Les hypothèses de calcul incluaient :

• Poids des panneaux photovoltaïques

• Sollicitations climatiques (vent / neige – données du Tarn)

• Contraintes spécifiques à un bâtiment occupé

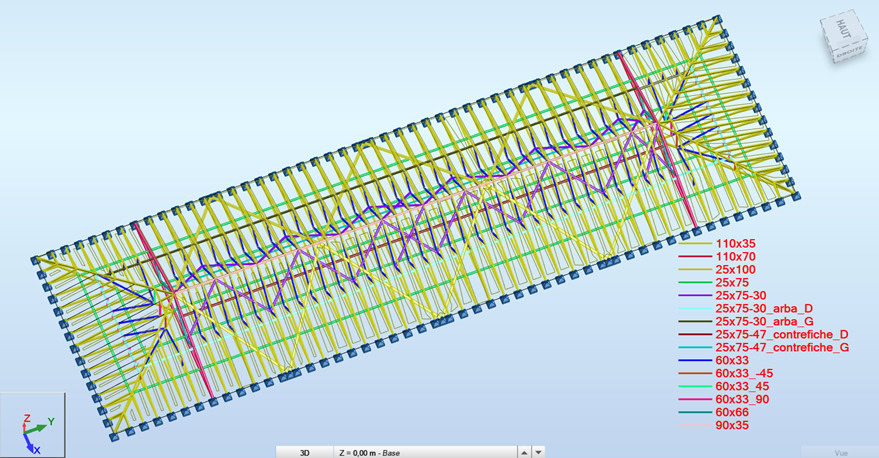

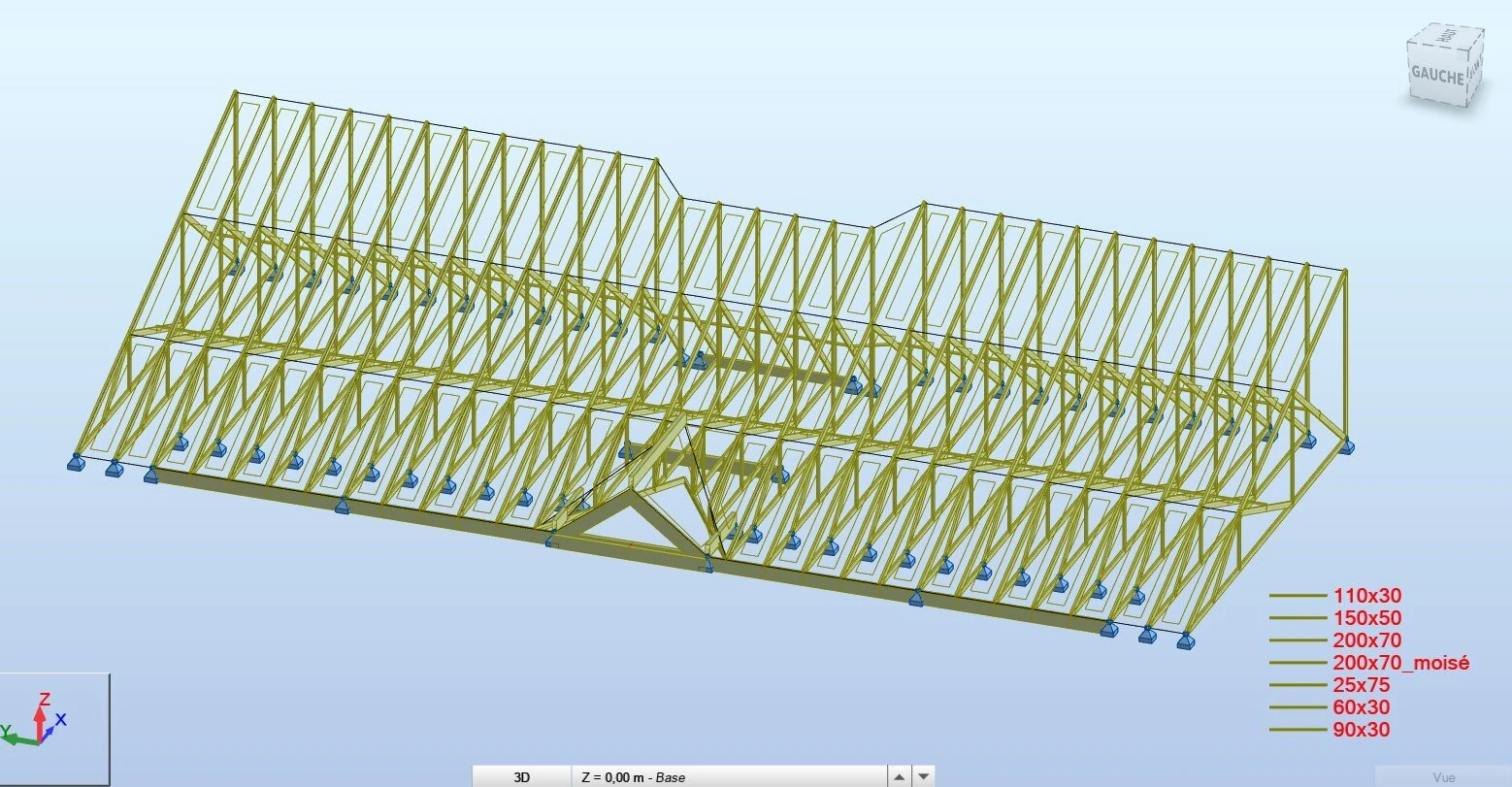

3. Calculs et modélisation

Grâce aux relevés terrain, les ingénieurs ont :

• modélisé les poutres porteuses,

• intégré les charges permanentes + charges additionnelles,

• vérifié les taux de travail des sections bois.

Objectif :
Garantir que la charpente puisse supporter les panneaux sans risque de déformation ou d’affaissement.

4. Recommandations techniques

À l’issue des calculs, un rapport complet a été transmis à la MARPA Lou Castelou comprenant :

• résultats des vérifications structurelles

• conformité par rapport aux normes en vigueur

• recommandations éventuelles :

  • renforcement local des appuis

  • zones à éviter

  • points de fixation conseillés

Ces préconisations permettent de sécuriser le projet photovoltaïque tout en respectant le fonctionnement du bâtiment.
