Ingénierie des Structures bâtiments commerciaux
à Albi (81000 Tarn)​

Étapes du chantier

1. Visite technique et relevés

Sans hypothèse hasardeuse, les équipes MDKF ont d’abord :

• identifié les profils métalliques,

• mesuré les portées et entraxes,

• vérifié les points singuliers de la charpente,

• observé l’état général de la structure.

Ces relevés ont permis de disposer d’une base de calcul fiable pour simuler l’ajout de charges.

2. Vérification du bac acier double peau

Une étape clé du projet consistait à confirmer la capacité du complexe de toiture à supporter le système photovoltaïque.

Les actions menées :

• sondages du bac acier réalisés par une entreprise spécialisée,

• mesure de l’épaisseur totale du complexe,

• identification de l’isolant présent,

• vérification de sa compressibilité,

• confirmation de la tenue mécanique des plaques supérieures et inférieures.

Objectif : déterminer si la couverture peut assurer le rôle de support de fixation sans risque d’écrasement ni perte de performance.

3. Calculs structurels

Les calculs ont intégré :

• charges permanentes existantes,

• poids des modules photovoltaïques,

• efforts climatiques du Tarn (vent, neige),

• sollicitation des fixations et du bac acier,

• vérification des taux de travail des éléments métalliques.

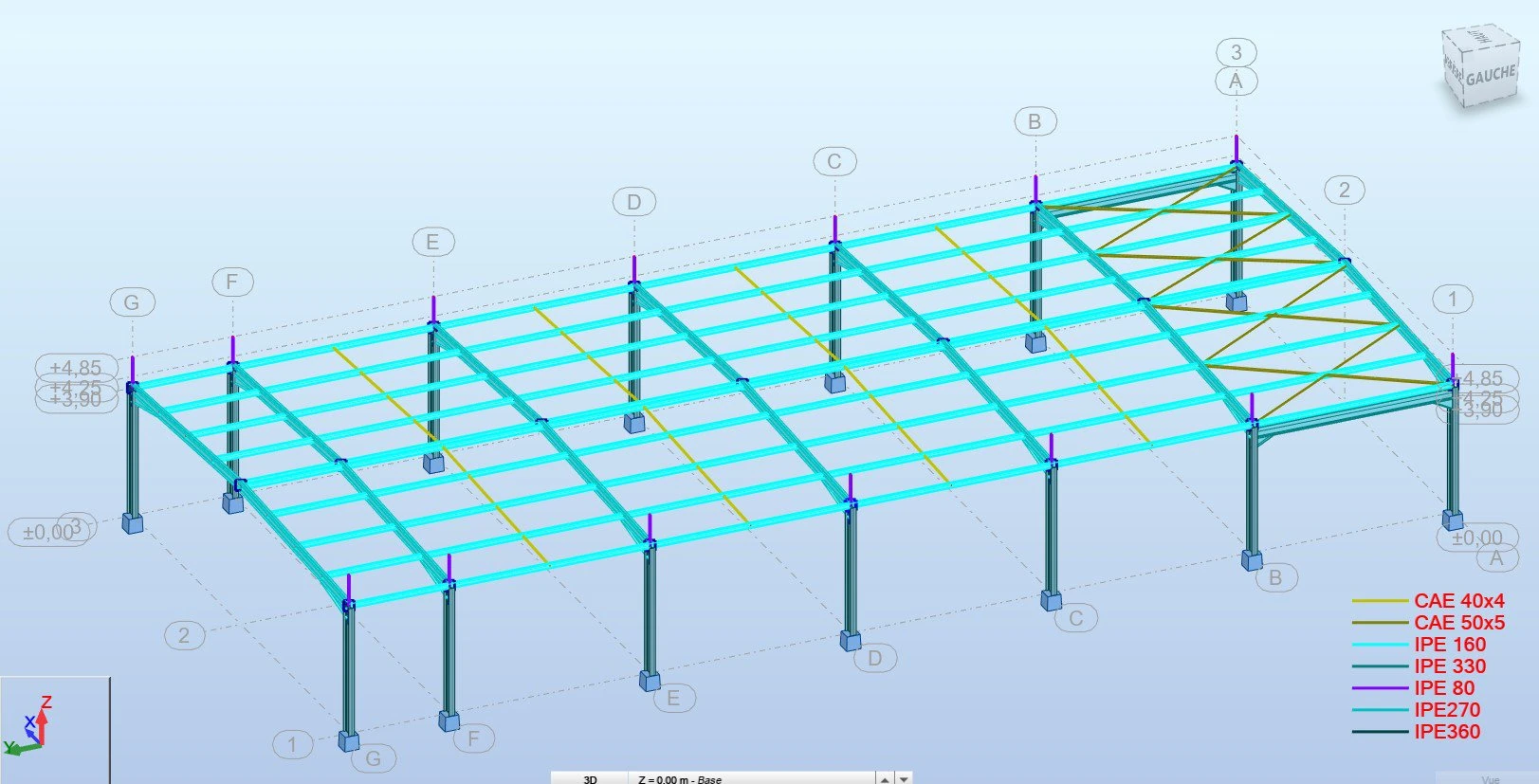

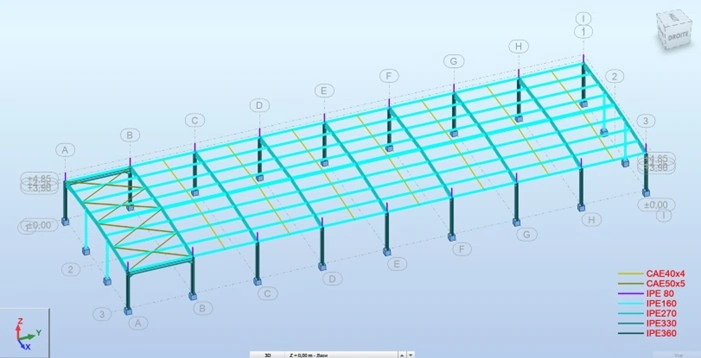

La modélisation numérique a permis de vérifier que :

• la charpente métallique ne supportait pas les charges additionnelles,

• la déformabilité du bac acier restait dans les limites admises,

• aucune zone critique ne nécessitait d’intervention immédiate.

4. Rapport de synthèse et recommandations

À l’issue de l’analyse, un rapport détaillé a été remis à David Vincent Energie, comprenant :

• résultats des vérifications structurelles,

• conditions de pose des panneaux photovoltaïques,

• recommandations éventuelles d’adaptation,

• préconisations de renforcement de structure pour assurer la pose des panneaux.

Ce rapport constitue la base technique indispensable pour valider l’installation, en parfaite conformité avec les normes.
