Ingénierie des Structures bâtiments industriels
à Saint-Sulpice-la-Pointe (81370 Tarn)​

Étapes du chantier

1. Analyse de la charpente métallique existante

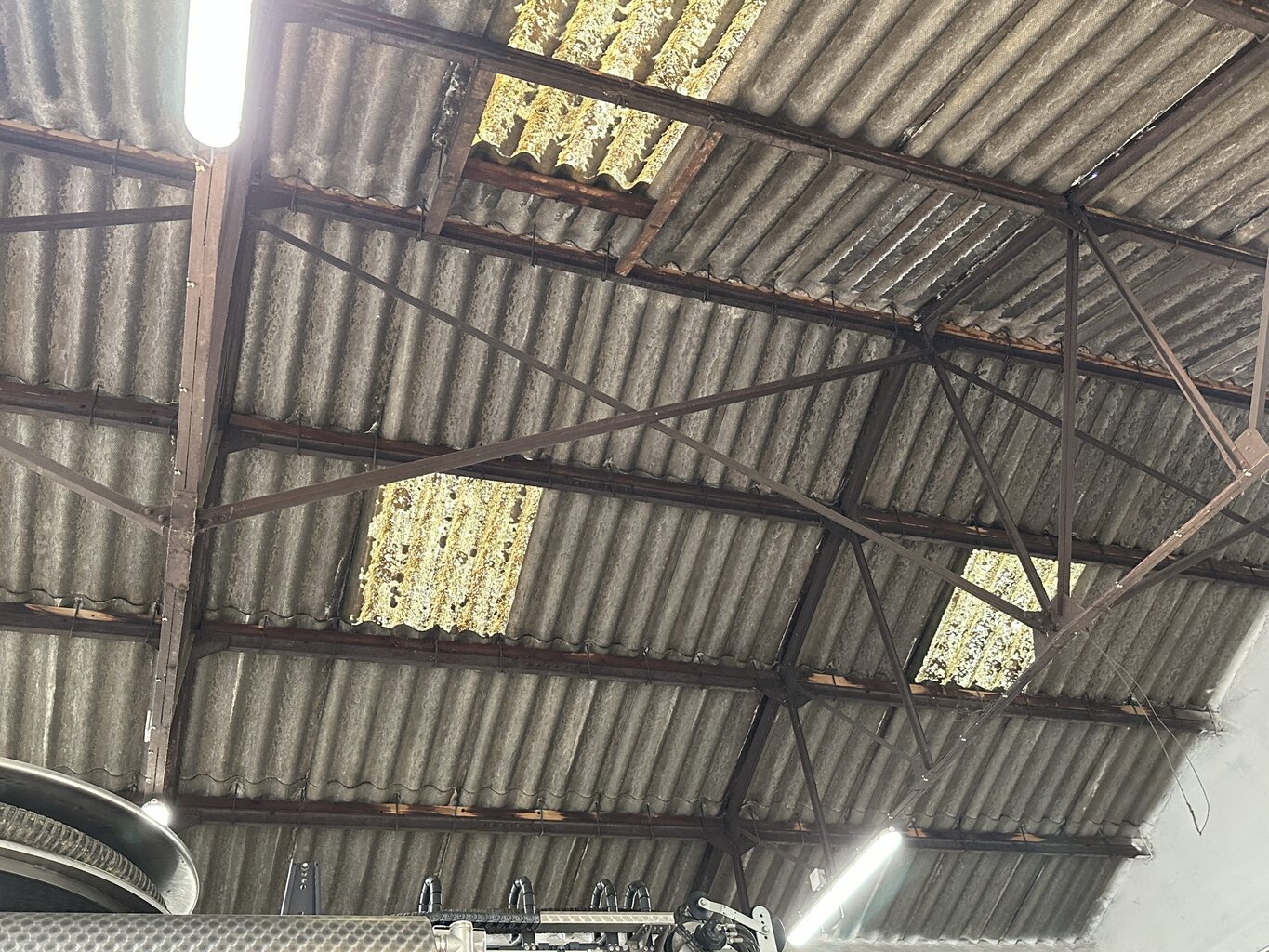

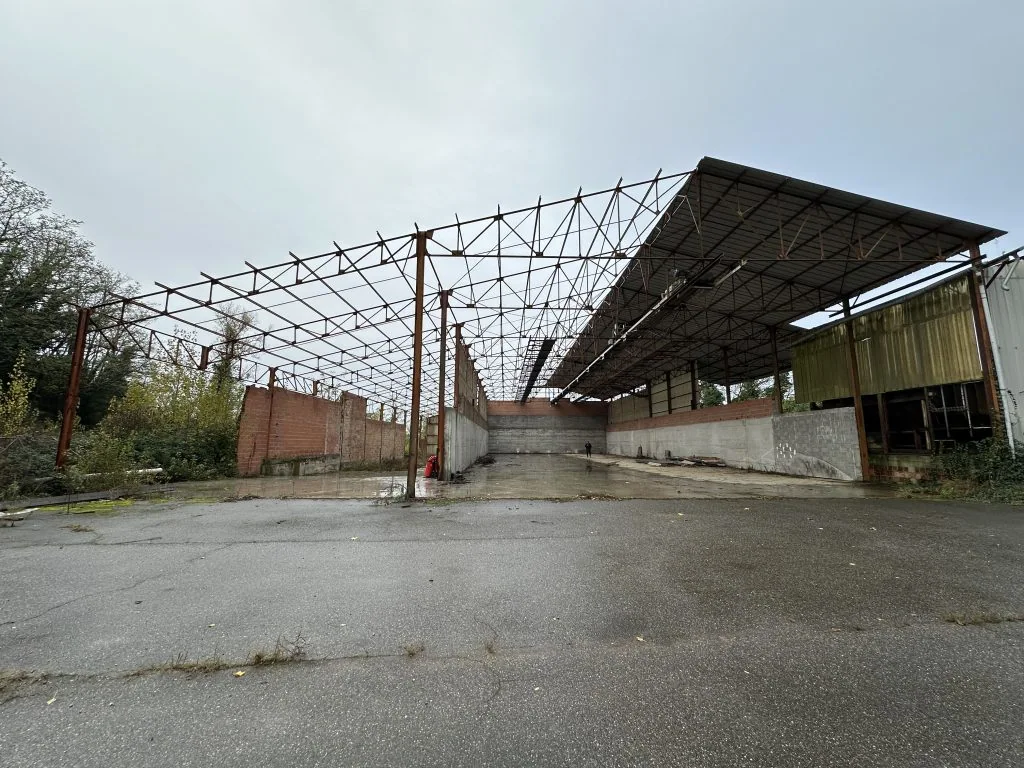

La première étape de l’étude a consisté à analyser la configuration de la charpente métallique treillis type Eiffel :

• identification des membrures supérieures et inférieures,

• analyse des diagonales de treillis,

• vérification des assemblages,

• étude de la géométrie générale de la structure.

Ces éléments permettent de comprendre le cheminement des efforts dans la structure et d’identifier les zones potentiellement sensibles.

2. Intégration des charges photovoltaïques

L’étude structure a ensuite intégré les charges liées à l’installation photovoltaïque, notamment :

• poids des modules solaires,

• systèmes de fixation et supports,

• charges permanentes supplémentaires sur la toiture.

Ces nouvelles charges ont été combinées avec les charges existantes afin de vérifier la capacité de la charpente métallique treillis type Eiffel à supporter les efforts supplémentaires.

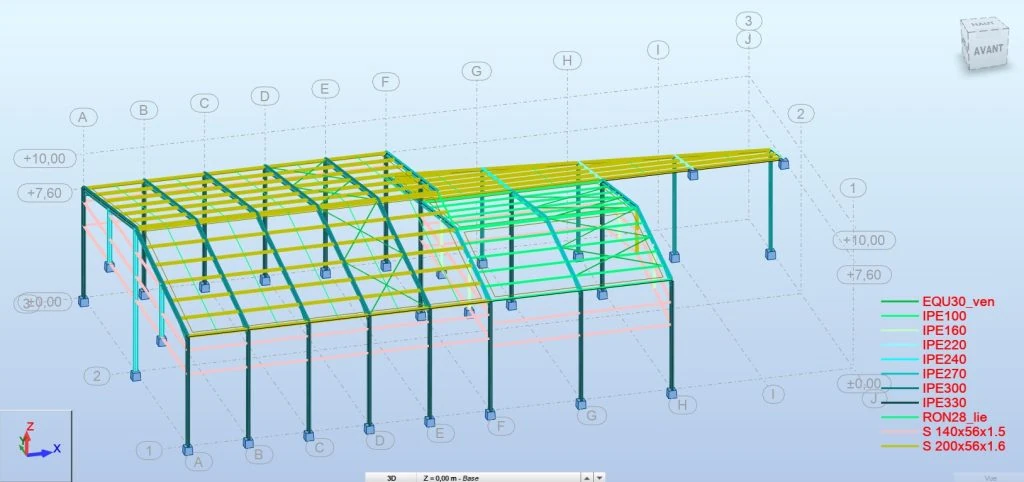

3. Vérification des sollicitations structurelles

Les calculs ont permis de vérifier :

• la résistance des profilés métalliques,

• la stabilité globale du treillis,

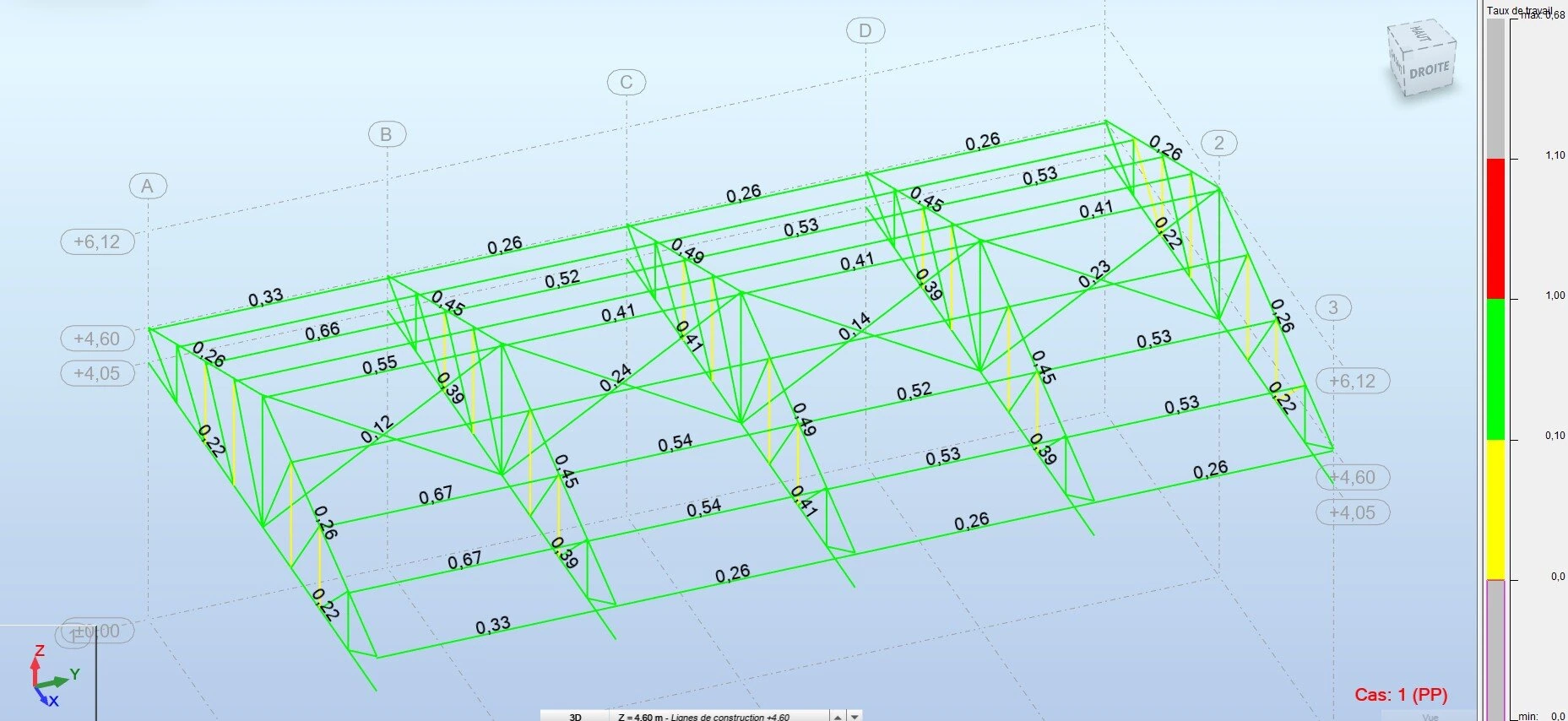

• les taux de travail dans les éléments principaux,

• la déformation admissible de la structure.

Les charges climatiques spécifiques au Tarn (vent et neige) ont également été intégrées dans les combinaisons de calcul conformément aux normes en vigueur.

4. Synthèse technique et recommandations

À l’issue de l’analyse, MDKF a établi un rapport d’étude structure détaillé, comprenant :

• les résultats des vérifications mécaniques,

• l’évaluation de la capacité portante de la charpente,

• les recommandations nécessaires pour la mise en œuvre des panneaux photovoltaïques.

Ce document constitue la base technique permettant de sécuriser la poursuite du projet.
