Ingénierie des Structures bâtiments industriels
à Saint-Juéry (81160 Tarn)​

Étapes du chantier

Étude structure charpente métallique à Saint-Juéry : une mission sur mesure

L’intervention s’est déroulée en plusieurs phases.

1- Visite technique et relevés sur site

L’absence de plans a imposé une inspection détaillée de la charpente.

Les équipes MDKF ont réalisé :

• relevés dimensionnels sur 6000 m²,

• identification des portiques et poutres métalliques,

• contrôles visuels des assemblages,

• repérage des points singuliers et zones sensibles.

Objectif : disposer d’une base de calcul fiable, adaptée aux futures charges des panneaux photovoltaïques.

2- Analyse structurelle de la charpente

Grâce aux relevés terrain, nos ingénieurs ont pu analyser :

• sections des profils métalliques,

• longueurs des travées,

• entraxes des portiques,

• état général de la structure.

Les hypothèses de calcul ont intégré :
– poids des panneaux photovoltaïques,
– charges climatiques du Tarn (vent / neige),
– charges permanentes existantes,
– contraintes d’un bâtiment industriel en exploitation.

3- Calculs et vérification des capacités portantes

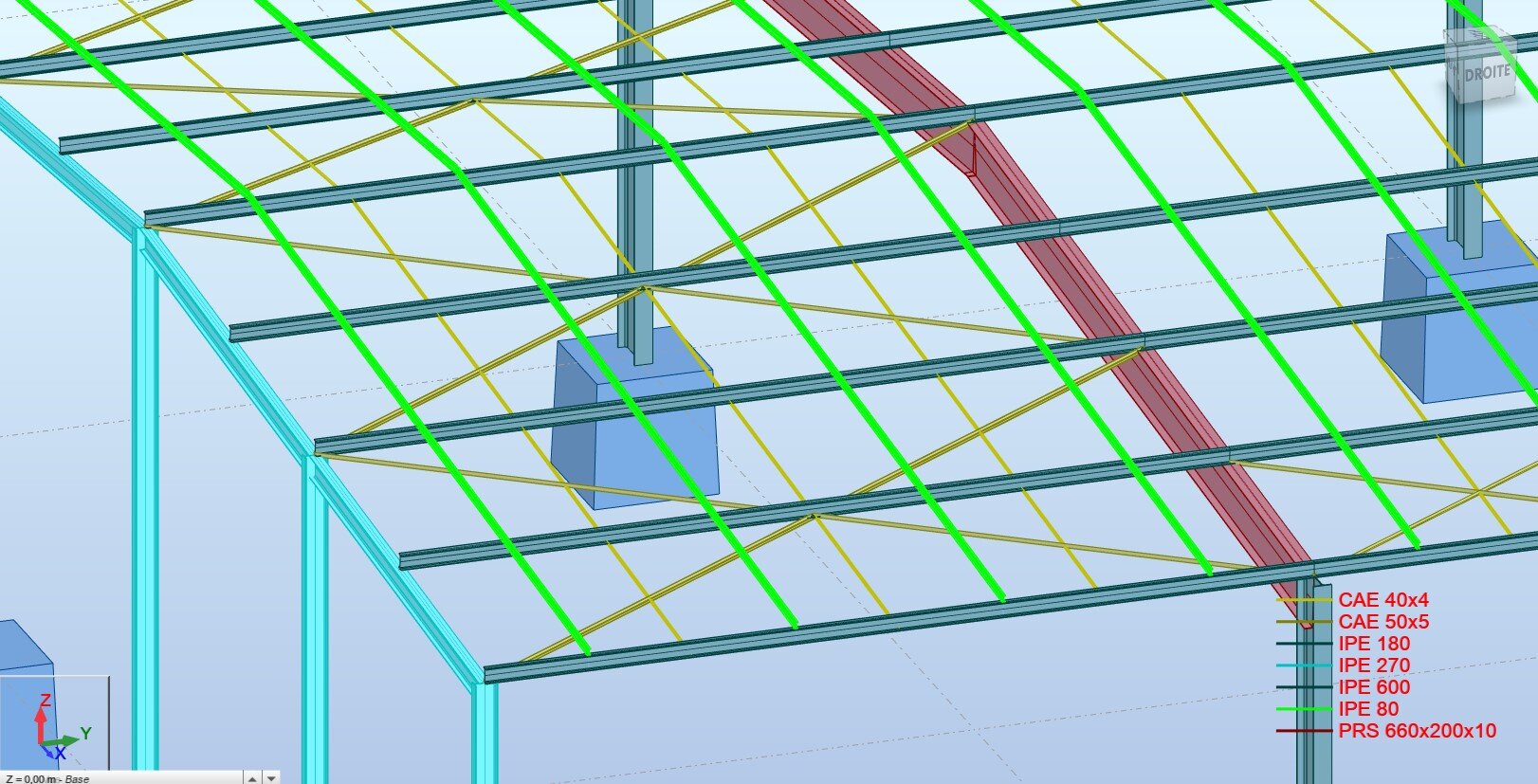

Une modélisation numérique a été réalisée pour :

• simuler la répartition des charges,

• déterminer les taux de travail de la charpente,

• vérifier les déformations admissibles.

Chaque portique a été analysé pour confirmer :

> la tenue mécanique,
> l’absence de risque de flèche excessive,
> la conformité vis-à-vis des normes en vigueur.

4- Rapport technique et préconisations

Un rapport complet a ensuite été remis à VG ENERGY comprenant :

• résultats des calculs,

• zones compatibles avec l’installation solaire,

• recommandations pour l’implantation des fixations.

Ce document constitue la base indispensable pour poursuivre le projet photovoltaïque en toute sécurité.
