Ingénierie des Structures bâtiments hospitaliers
à Trebas (81340 Tarn)​

Étapes du chantier

Étude structure de charpentes bois traditionnelles et fermettes industrielles à Trébas

1. Inspection des charpentes et relevés dans les combles

La première étape de l’intervention a consisté à effectuer une inspection complète des charpentes bois sur les quatre bâtiments :

• identification des fermettes industrielles bois,

• analyse de la charpente traditionnelle,

• relevé des sections de bois et des portées,

• observation des assemblages et points d’appui.

Ce travail de terrain a permis de reconstituer les caractéristiques structurelles des bâtiments malgré l’absence de documents techniques.

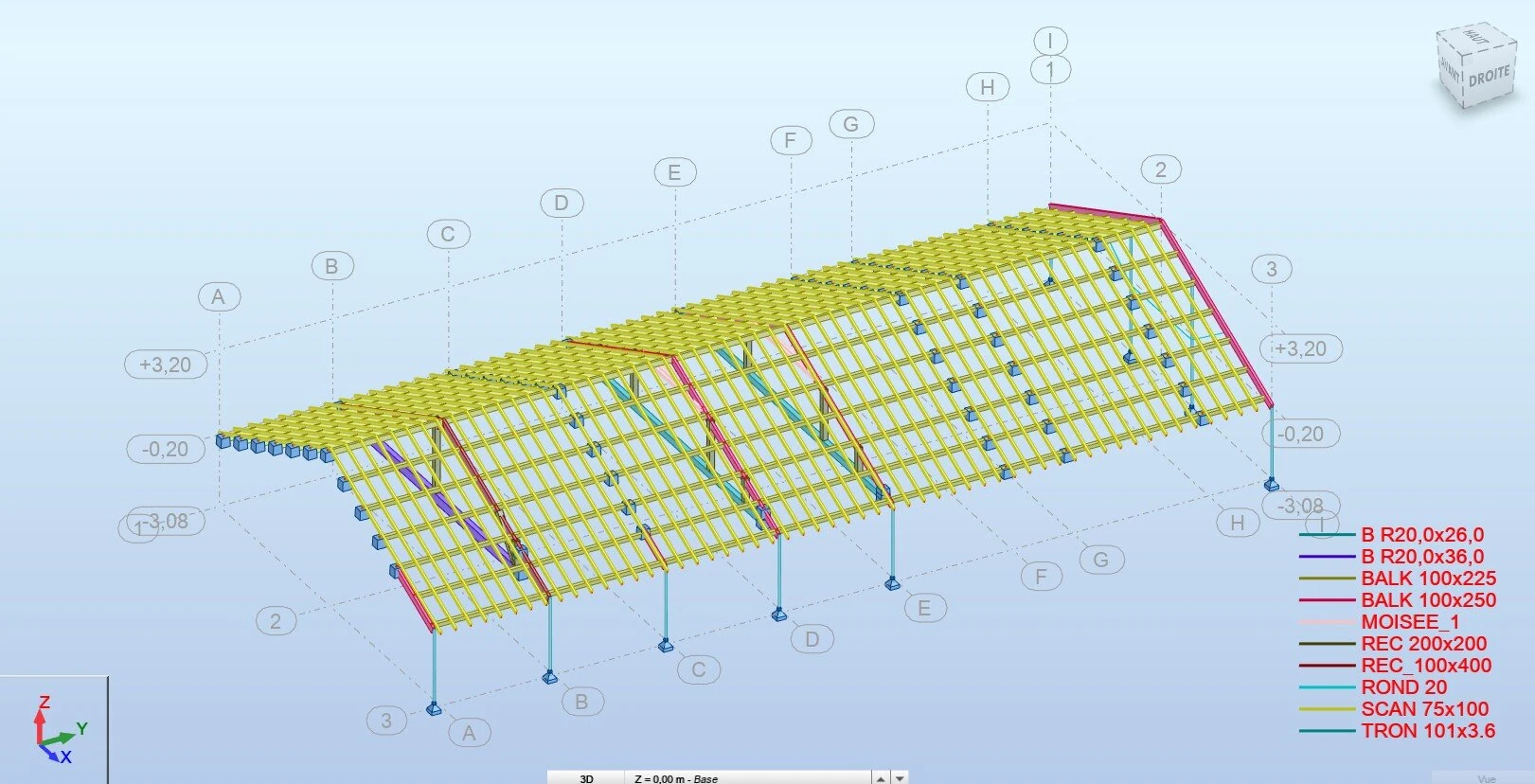

2. Analyse des structures bois existantes

Chaque bâtiment a ensuite été étudié individuellement afin de tenir compte des spécificités de chaque structure :

• comportement des fermettes industrielles,

• capacité portante des éléments de charpente traditionnelle,

• répartition des charges dans les pannes et arbalétriers,

• interaction entre toiture et structure porteuse.

Cette étape est essentielle pour comprendre la manière dont les charges se répartissent dans les différentes typologies de charpente.

3. Intégration des charges photovoltaïques

Les calculs structurels ont ensuite intégré :

• le poids des panneaux photovoltaïques,

• les systèmes de fixation en toiture,

• les charges climatiques du Tarn (vent et neige).

Ces charges ont été combinées avec les charges existantes afin de vérifier la conformité des charpentes bois traditionnelles et fermettes industrielles aux critères de résistance et de déformation.

4. Synthèse technique et recommandations

À l’issue des analyses, un rapport d’étude structure détaillé a été établi. Celui-ci comprend :

• les résultats des vérifications structurelles,

• l’évaluation de la capacité portante des charpentes,

• les éventuelles recommandations techniques pour la mise en œuvre du projet photovoltaïque.

Ce document constitue la base technique permettant de poursuivre le projet dans des conditions de sécurité optimales.
