Ingénierie des Structures bâtiments industriels
à Lautrec (81440 Tarn)​

Étapes du chantier

1. Relevés sur site et métré complet

En l’absence de plans, un relevé intégral a été réalisé directement sur site.

Les équipes MDKF ont procédé à :

• inspection visuelle des arcs voûtés,

• mesures des sections des membrures,

• repérage des points de connexion,

• identification des raidisseurs et contreventements,

• prise en compte des fixations existantes en toiture.

La topologie voûtée de la charpente a imposé une approche spécifique, afin de garantir la fiabilité des modèles de calcul.

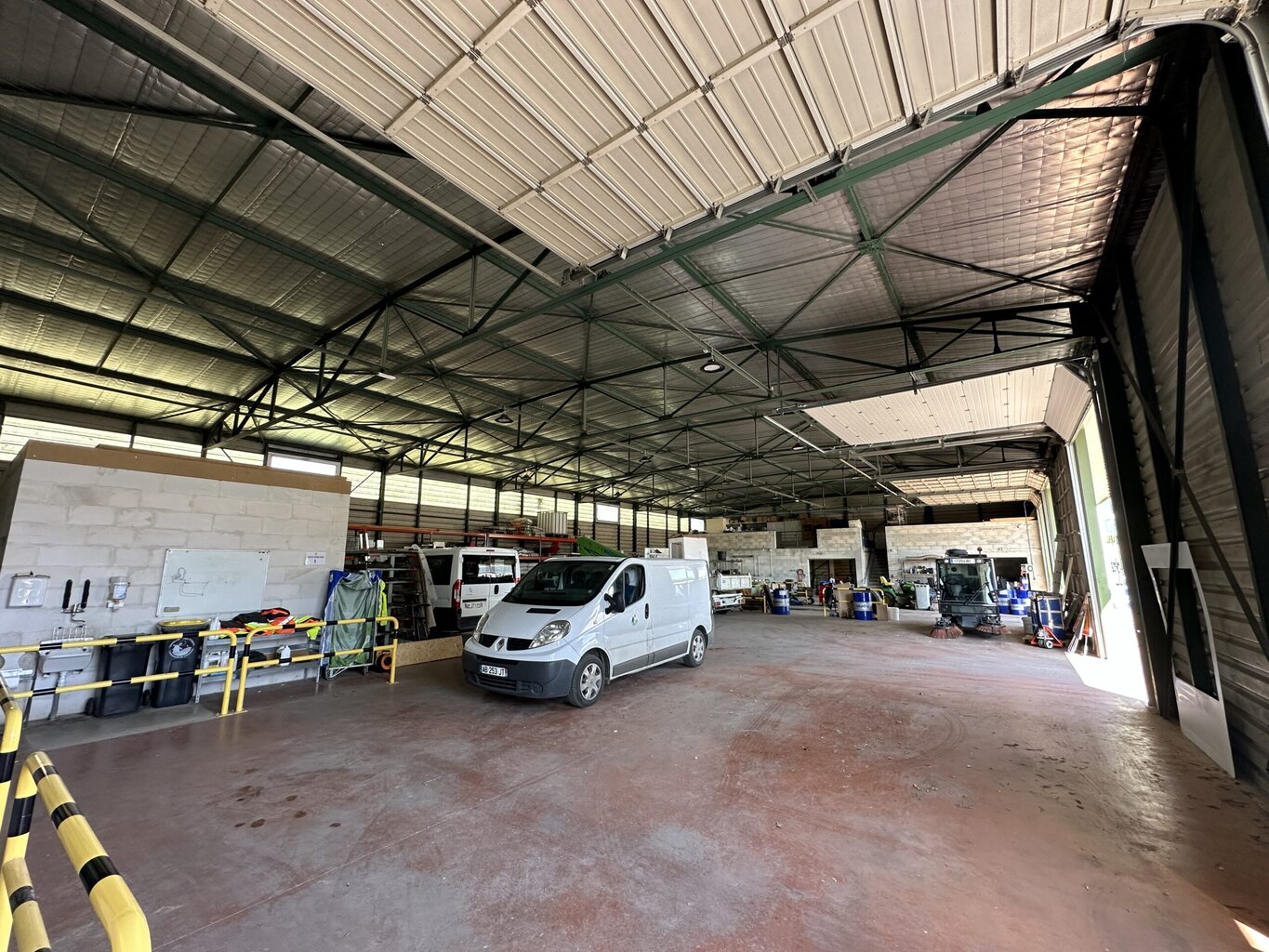

2. Analyse structurelle de la charpente métallique type Eiffel

La structure a été analysée selon les éléments suivants :

• portées principales,

• élancement des membrures,

• comportement global sous charges permanentes et climatiques,

• identification des zones sensibles : crêtes, appuis, nœuds d’assemblage.

Les calculs ont considéré :

• poids des panneaux photovoltaïques,

• charges de neige et de vent,

• stabilité globale de l’ouvrage,

• contraintes induites par la géométrie voûtée.

3. Vérification des capacités portantes

À partir des relevés, des modèles structuraux ont été établis pour simuler l’ajout des panneaux solaires.

L’étude a permis de :

• vérifier les déformations admissibles,

• contrôler les taux de travail dans les profilés métalliques,

• analyser l’effet des charges réparties sur une toiture voûtée,

• déterminer les zones les plus favorables à l’installation.

La charpente métallique type Eiffel a démontré une robustesse structurelle, confirmant son aptitude à recevoir les charges complémentaires sous certaines conditions de mise en œuvre.

4. Rapport technique et recommandations

Un dossier complet a été remis à la Communauté de communes, comprenant :

• relevés dimensionnels et schémas,

• résultats des calculs structurels,

• tolérances admissibles,

• recommandations d’implantation des panneaux.

Ce rapport constitue la référence technique pour la suite du projet photovoltaïque.
