Ingénierie des Structures bâtiments industriels
à Rabastens (81800 Tarn)​

Étapes du chantier

1. Analyse de la structure existante

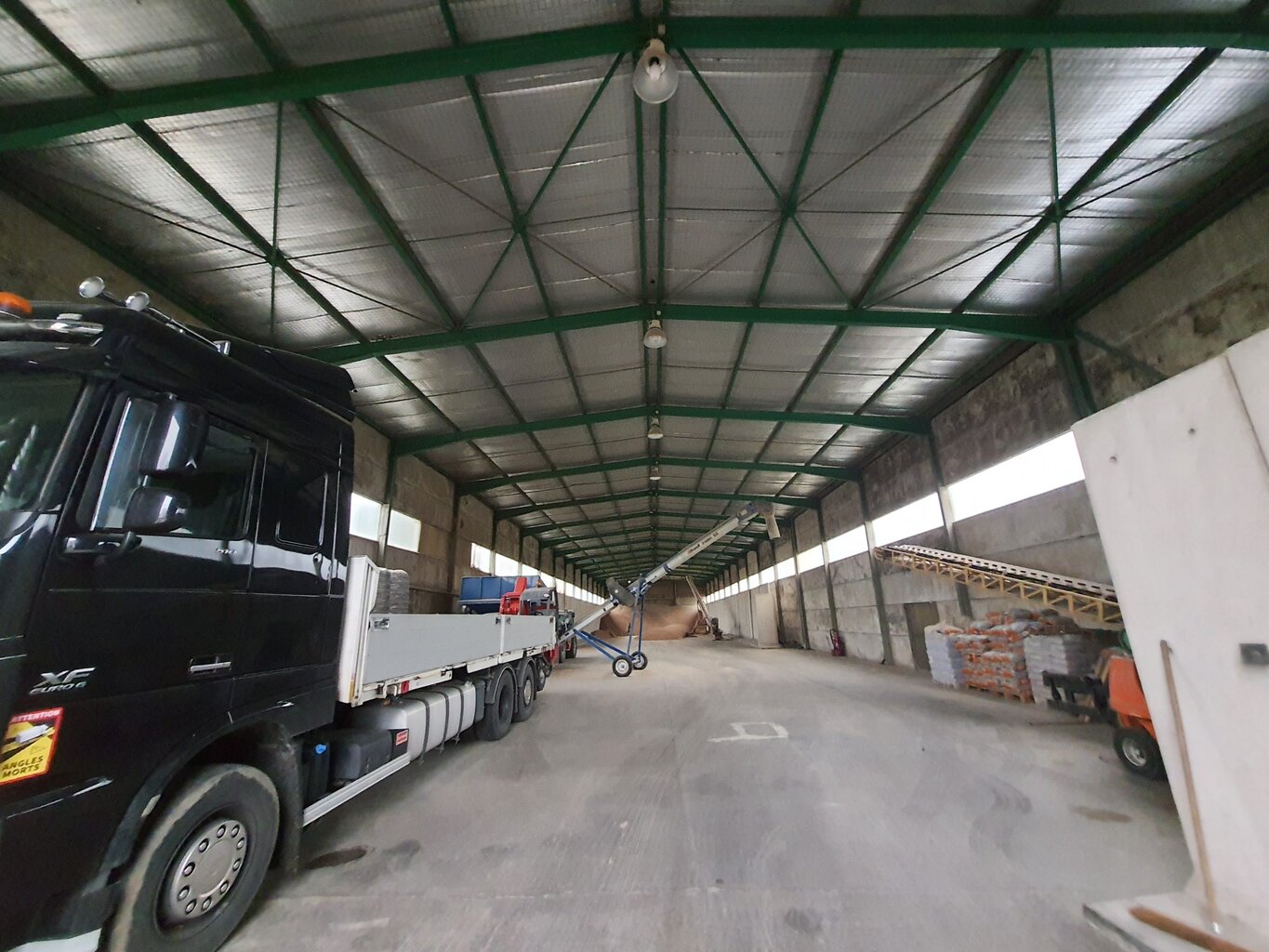

La première étape de l’étude a consisté à analyser la charpente métallique standard du bâtiment :

• identification des portiques,

• analyse des pannes en IPE 100,

• vérification des portées et conditions d’appui,

• analyse des charges existantes.

Cette phase permet de comprendre la répartition des efforts dans la structure et d’identifier les éléments les plus sollicités.

2. Intégration des charges photovoltaïques

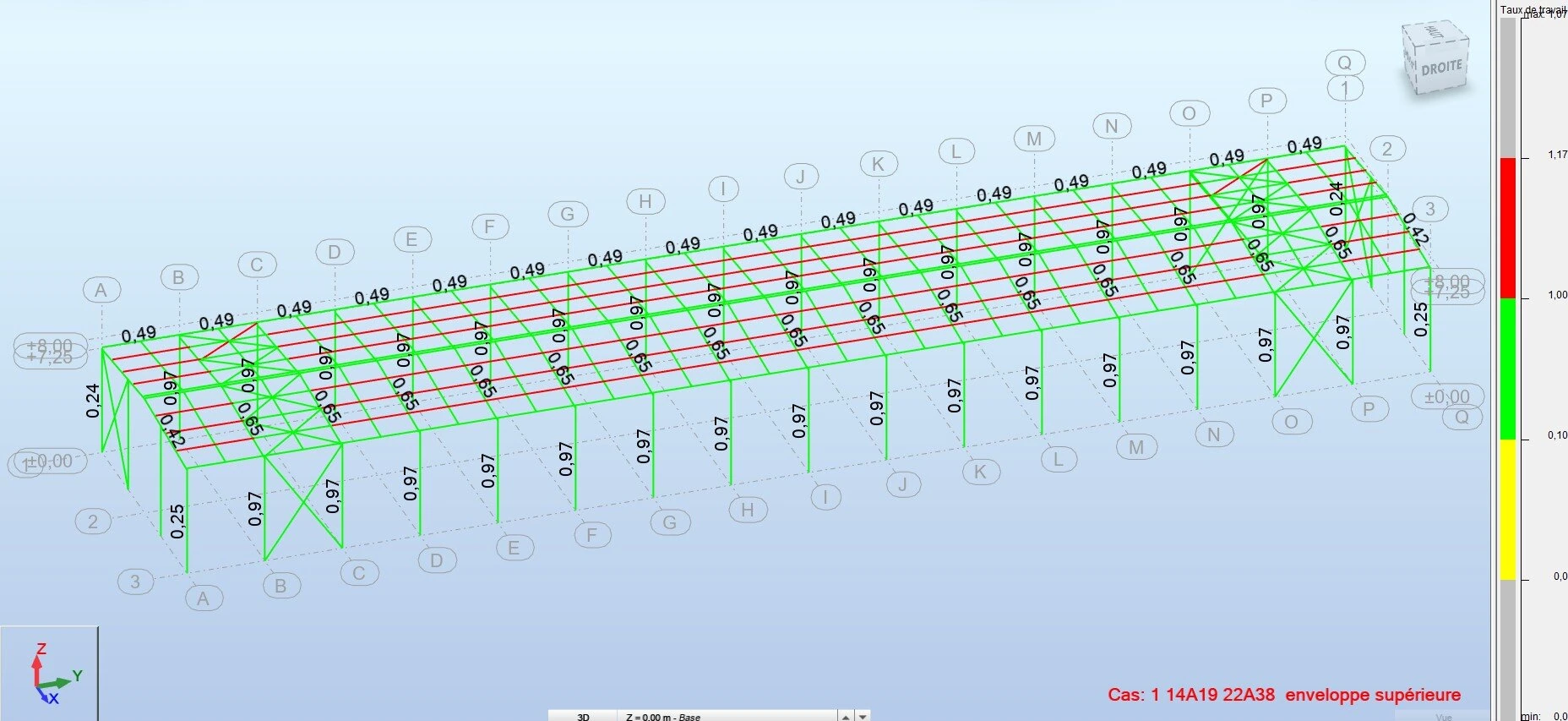

Les calculs structurels ont ensuite intégré les charges liées au projet photovoltaïque :

• poids des panneaux solaires,

• systèmes de fixation,

• charges permanentes supplémentaires en toiture.

Ces nouvelles charges ont été combinées avec les charges climatiques locales du Tarn (vent et neige), conformément aux combinaisons de charges des Eurocodes.

3. Identification des déformations excessives

Les résultats des calculs ont mis en évidence un point de vigilance concernant les pannes en IPE 100, pour lesquelles la flèche admissible risquait d’être dépassée après l’ajout des panneaux photovoltaïques.

Bien que la résistance des profilés reste suffisante, la déformation pouvait entraîner :

• un comportement structurel non conforme,

• des risques de déformation visible en toiture,

• une incompatibilité avec les critères de service imposés par les normes.

4. Préconisation de renforcement structurel

Pour corriger cette situation, une solution de renforcement de charpente métallique standard a été préconisée :

• mise en place de cornières formant un Té en sous-face des pannes IPE 100,

• augmentation de l’inertie des profilés,

• réduction de la flèche des pannes,

• mise en conformité avec les exigences des Eurocodes.

Cette solution permet de renforcer la structure tout en limitant l’impact sur l’existant et les coûts de mise en œuvre.
